DA66S DA69S Controller per presse piegatrici CNC 2D e 3D
Il controllo della pressa piegatrice DA-66S CNC combina solide funzionalità fondamentali di controllo della pressa piegatrice con i più recenti miglioramenti che aumentano la produttività. Oltre alla massima precisione e alla facilità d'uso per l'operatore, rende le presse piegatrici di oggi più versatili che mai. L'integrazione delle macchine nella catena del processo produttivo è ciò di cui si tratta.
L'operazione di controllo, basata sulla tecnologia touch screen industriale all'avanguardia, dà accesso alla comprovata e rinnovata interfaccia utente Delem e consente la navigazione diretta tra programmazione e produzione. Le funzioni sono posizionate direttamente dove ne hai bisogno, offrendo un'ergonomia ottimizzata in tutta l'applicazione.
Funzione all'avanguardia completata
China Yawei ha realizzato la pressa piegatrice CNC AHYW DA-66S che offre programmazione 2D che include il calcolo automatico della sequenza di piegatura e il rilevamento delle collisioni. Configurazione completa della macchina 3D con più stazioni utensili che forniscono feedback reali sulla fattibilità e sulla gestione del prodotto.
Algoritmi di controllo altamente efficaci ottimizzano il ciclo della macchina e riducono al minimo i tempi di configurazione. La configurazione dell'applicazione richiesta può essere facilmente adattata utilizzando il concetto modulare e la funzionalità di scalabilità.
Il collaudato sistema operativo Linux in tempo reale consente una forte integrazione con l'applicazione e costituisce una base solida per la massima affidabilità. Sono garantiti avviamenti fluidi, anche dopo lo spegnimento immediato.
Il pannello OEM situato sopra lo schermo, riservato alle funzioni della macchina e agli interruttori delle applicazioni OEM, è integrato nel design e può essere utilizzato a seconda dell'applicazione richiesta.
DA-66S AHYW Presse piegatrici CNC Yawei caratteristiche:
● Modalità di programmazione della pressa piegatrice CNC con touch screen grafico 2D
● Visualizzazione 3D in modalità simulazione e produzione · TFT a colori ad alta risoluzione da 24 pollici
● Compatibilità Delem Modusys (scalabilità e adattività del modulo)
· USB, interfaccia periferica
● Supporto per la connettività Industry 4.0 (OPC-UA opzionale)
● Controllo dell'officina, funzionalità dell'elenco dei lavori
● Architettura di sistema aperta
● Interfaccia di flessione e correzione del sensore
● Software offline Profile-SL
Informazioni standard per il controller per presse piegatrici CNC a 6 assi AHYW Yawei Delem DA66S
-Display LCD a colori
-24"TFT, alta luminosità
-1920×1080 pixel, colore a 32 bit
-Controllo completo dello schermo tattile
-Capacità di memoria 4 GB
-3Accelerazione grafica D
-Connettività di rete
-Interruttore di emergenza
-Pannello OEM integrato
- Unità di memoria flash USB
-Software offline Profile-SL
Specifica tecnica
Generale
-Sistema operativo integrato Linux in tempo reale
-Ambiente multitasking
-Spegnimento istantaneo
-Compatibile con Delem Modusys
Elettrico /interfaccia
-Alimentazione: 24V
-Autobus Modusys HSB
-Porta RS232 (2x)
-Interfaccia di rete (3x)
-Porta USB (2x)
-Interfaccia del goniometro
-Interfaccia per il controllo dell'angolo
Controllo
-Controllo AC servo/2 velocità
-Controllo unipolare/inverter di frequenza -Controllo diretto della valvola di pressione
-Controllo diretto della valvola proporzionale Y1,Y2
-Controllo diretto della coronatura
-Uscite multiple di funzioni digitali
-Funzionamento in tandem (multiplo)
Meccanico
-Alloggiamento 611x547x123 mm
-Versione a pannello 596x402x63 mm
-Design, superficie in vetro, bordo in alluminio
-Grado di protezione IP54
-Peso circa 14,5 kg (incl. alloggiamento),
9 kg(versione a pannello)
Programmazione
-Nominazione prodotto alfanumerica
-Programmazione di prodotti su scala reale e
visualizzazione
-Funzionalità dell'elenco dei lavori
-Calcolo automatico della sequenza di piegatura
-Scambio grafico semplice della sequenza di piegatura e
mossa
-Programmazione prodotti orlati
-Tabella di programmazione di una pagina
-Selezione grafica del prodotto e degli strumenti
-Proprietà dei materiali programmabili
-Velocità dell'asse programmabile
-Programmazione materiale gratuita
-Filtro di ricerca prodotto e strumento
-Selezione millimetri/pollici,kN/tonnellate
-Contatore delle scorte
-Note sul prodotto
Utensileria
-Configurazione dello strumento grafico
-Configurazioni multiple di stazioni utensile
-Visualizzazione della segmentazione degli strumenti
-Identificazione utensile alfanumerica
-Programmazione gratuita di strumenti grafici
-Strumenti per orlare
-Strumenti di raggio
-Supporto adattatore per utensili
-Importazione strumento DXF (opzionale
Calcolato
-Zone di sicurezza degli utensili
-Premere la forza
-Indennità di piegatura
-Regolazione della coronatura
-Lunghezza sviluppata
-Forza di fondo
-Forza di orlatura
-Calcolo del bumping automatico
-Programmazione del raggio
-Tabella tolleranza piega
-Configurazione dello strumento
-Segmentazione degli strumenti
-Database di correzione dell'angolo inclinato
Varie
-'Teach-in'su tutti gli assi
-Movimento del volantino di tutti gli assi
-Lingue di dialogo selezionabili dall'operatore
-Funzioni di aiuto integrate
-Sistema di messaggistica di errore
-Programma diagnostico
-Diagnosi remota
-Pannello OEM del software
-Supporto per applicazioni specifiche dell'utente
-Contatore tempi + colpi macchina
-Strumento di analisi integrato
-Funzionalità sequenziatore (PLC)
-Interfacciamento PLC di sicurezza

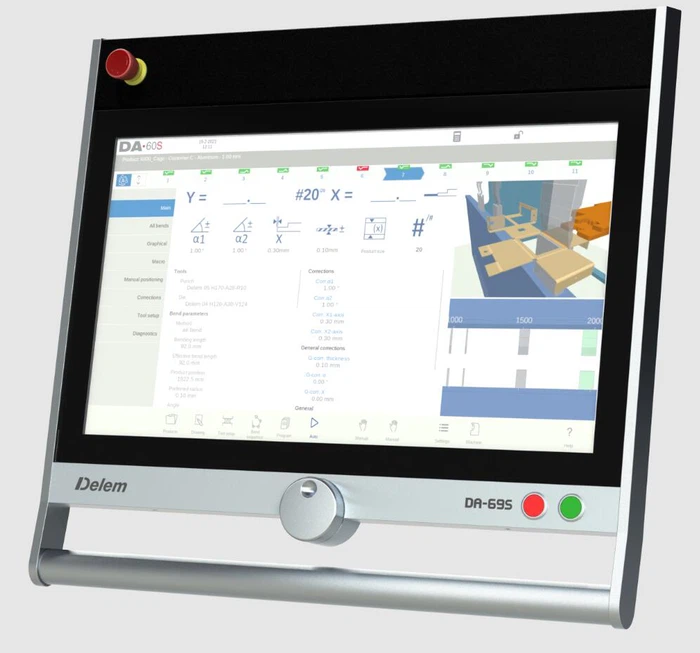

Pressa piegatrice CNC Delem DA-69S 3D a 8 assi AHYW Yawei caratteristiche:
● Modalità di programmazione delle presse piegatrici CNC con touch screen grafico 3D e 2D
● Visualizzazione 3D in modalità simulazione e produzione
● TFT a colori ad alta risoluzione da 24 pollici
● Compatibilità Delem Modusys (scalabilità e adattività del modulo)
● USB, interfaccia periferica
● Supporto per la connettività Industry 4.0 (OPC-UA opzionale)
● Controllo dell'officina, funzionalità dell'elenco dei lavori
● Architettura di sistema aperta
● Interfaccia di flessione e correzione del sensore
● Software offline Profile-S 3D
Funzione di programmazione di AHYW China Yawei realizzata da69s pressa piegatrice cnc a 6 assi e 8 assi
-Nominazione prodotto alfanumerica
-2Programmazione di prodotti D/3D su scala reale
e visualizzazione
-Funzionalità dell'elenco dei lavori
-Calcolo automatico della sequenza di piega in 2D e 3D
-Scambio grafico semplice della sequenza di piegatura e
mossa
-Programmazione prodotti orlati
-Tabella di programmazione di una pagina
-Selezione grafica del prodotto e dell'utensile. -Proprietà del materiale programmabili. -Velocità dell'asse programmabile
-Programmazione materiale gratuita
-Filtro di ricerca prodotto e strumento
-Selezione millimetri/pollici,kN/tonnellate
-Contatore delle scorte
-Note sul prodotto
-Supporto per l'importazione di DXF
DD-60S 2° display per il dA-66S/DA-69S CNCpremere freno
il controllo espande la soluzione con la possibilità di
integrare ulteriore sofapplicazioni software COME BENE COME Esso Potere espandere IL controllo GUl.
Utilizzando i sistemi ERP sulla macchina, consente all'operatore di vedere i piani di produzione, conoscere il proprio programma di attività e anche aggiornare le attività direttamente nel sistema. Accanto alla ricerca di riferimento in PDF o anche nei sistemi CAD/CAM, comprendendo i dettagli sul lavoro da eseguire, effettuare aumento dell'efficienza. Nessuna postazione di lavoro separata vicino alla macchina e nessuna chiamata dell'ultimo minuto alla preparazione per essere pronti per l'attività principale, produrre il pezzo.
AHYW Yawei Machine Tool Manufacturing Co., Ltd La fabbrica cinese è in grado di produrre tutti i tipi di macchine piegatrici per presse piegatrici CNC per lamiera e metallo, modelli popolari che coprono 6 * 3200 mm, 8 * 3200, 12 * 3200, 16 * 3200, 6 * 4000 cesoie per lamiera, presse piegatrici CNC 40TMini piegatrice, 125T3m, 160t3m, 160t4m, 200T4M, 300T4M, 400T4M, 300T6M, 400T6M, 600T6M, 800T6M, 1200T6M, 1500T6M Grande Yawei Cina prodotto AHYW CNC Presse piegatrici, presse piegatrici CNC Yawei AHYW a 4 assi , Presse piegatrici CNC Yawei AHYW a 6 assi Delem DA66T, Presse piegatrici CNC Yawei AHYW DA69T 3D a 8 assi.
